项目简述：

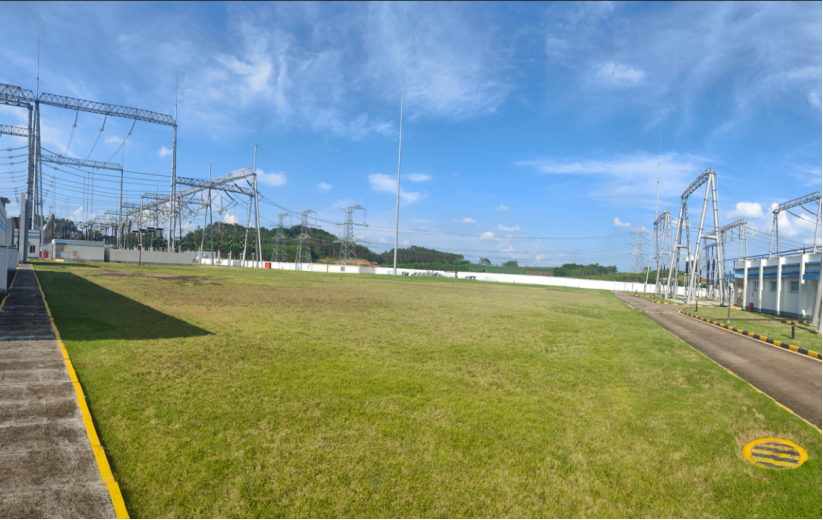

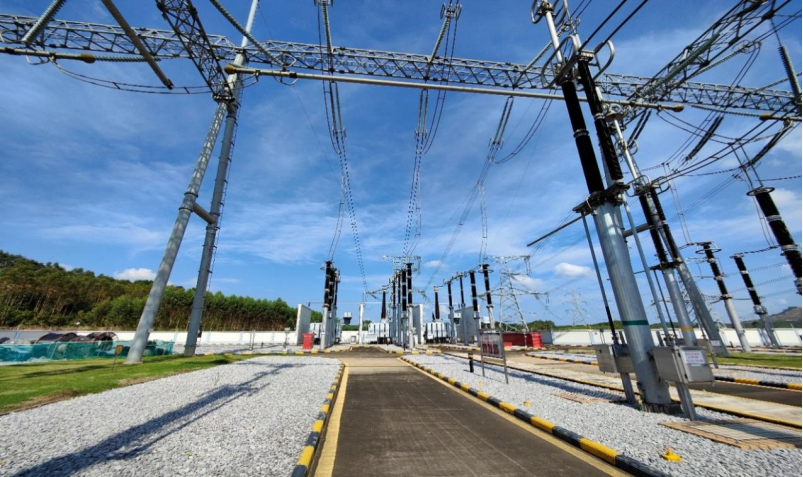

南宁市 500kV 邕州站位于南宁市兴宁区东部四塘六村附近。邕州站是南宁“三心两环双 T”网架中核心变电站之一，也是南宁市东部 220kV 网架的重要电源点。

500kV 邕州站终期主变容量为 3×1000MVA，现状为 1×1000MVA，500kV 终期出线 8 回，目前出线 4 回；220kV 终期出线 20 回，目前出线 13 回，分别至220kV芦圩站、翰峰站、琅东站、青秀站、淳州站各2回、至屯亮站1回、邕厚牵线、备用1回，远期 7 回备用出线。

500kV 邕州站现有变压器为无励磁调压单相自耦变压器，其具体参数为：

1) 额定容量：单相334:334:80MVA

2) 额定电压：(525/√3)/(242/√3±2×2.5%)/36.75(kV)

3) 阻抗电压：U12=17%，U13=55%，U23=36%；

4) 绕组连接方式：I，a0，i0

5) 电气主接线：500kV母线采用3/2接线方式，220kV母线采用双母线双分段母线接线，35kV母线采用单母线接线。

6) 变压器中性点接地方式本期主变中性点直接接地。

7) 无功补偿

现有#1主变低压侧装设2×2×40.5MVar低压电容器，2×60MVar低压电抗器，每台主变35kV侧按照远景规划低压电容器组：最终低压侧电容器组容量2×2×40.5MVar，低压侧电抗器组容量3×2×60MVar。
